Zazuli's Blog - Pada postingan pemrograman sebelumnya saya telah memposting tentang Pengertian Algoritma Pemrograman, dan kali ini saya akan share tentang Pengertian Flowchart beserta contohsimbol dan kegunaannya.
Pengertian dan Definisi Flowchart
Flowchart atau Bagan alir adalah bagan (chart) yang menunjukkan alir (flow) di dalam program atau prosedur sistem secara logika. Bagan alir (flowchart) digunakan terutama untuk alat bantu komunikasi dan untuk dokumentasi.
Jenis jenis Flowchart
Ada beberapa jenis flowchart diantaranya:
- Bagan alir sistem (systems flowchart).
- Bagan alir dokumen (document flowchart).
- Bagan alir skematik (schematic flowchart).
- Bagan alir program (program flowchart).
- Bagan alir proses (process flowchart).
System Flowchart
System flowchart dapat didefinisikan sebagai bagan yang menunjukkan arus pekerjaan secara keseluruhan dari sistem. Bagan ini menjelaskan urut-urutan dari prosedur-prosedur yang ada di dalam sistem. Bagan alir sistem menunjukkan apa yang dikerjakan di sistem.
Document Flowchart
Bagan alir dokumen (document flowchart) atau disebut juga bagan alir formulir (form flowchart) atau paperwork flowchart merupakan bagan alir yang menunjukkan arus dari laporan dan formulir termasuk tembusan-tembusannya.
Schematic Flowchart
Bagan alir skematik (schematic flowchart) merupakan bagan alir yang mirip dengan bagan alir sistem, yaitu untuk menggambarkan prosedur di dalam sistem. Perbedaannya adalah, bagan alir skematik selain menggunakan simbol-simbol bagan alir sistem, juga menggunakan gambar-gambar komputer dan peralatan lainnya yang digunakan. Maksud penggunaan gambar-gambar ini adalah untuk memudahkan komunikasi kepada orang yang kurang paham dengan simbol-simbol bagan alir. Penggunaan gambar-gambar ini memudahkan untuk dipahami, tetapi sulit dan lama menggambarnya.
Program Flowchart
Bagan alir program (program flowchart) merupakan bagan yang menjelaskan secara rinci langkah-langkah dari proses program. Bagan alir program dibuat dari derivikasi bagan alir sistem.Bagan alir program dapat terdiri dari dua macam, yaitu bagan alir logika program (program logic flowchart) dan bagan alir program komputer terinci (detailed computer program flowchart). Bagan alir logika program digunakan untuk menggambarkan tiap-tiap langkah di dalam program komputer secara logika. Bagan alat- logika program ini dipersiapkan oleh analis sistem. Gambar berikut menunjukkan bagan alir logika program. Bagan alir program komputer terinci (detailed computer program flow-chart) digunakan untuk menggambarkan instruksi-instruksi program komputer secara terinci. Bagan alir ini dipersiapkan oleh pemrogram.
Process Flowchart
Bagan alir proses (process flowchart) merupakan bagan alir yang banyak digunakan di teknik industri. Bagan alir ini juga berguna bagi analis sistem untuk menggambarkan proses dalam suatu prosedur.Simbol dan Notasi Flowchart
Dipakai sebagai alat Bantu menggambarkan proses di dalam program. Dan dibagi menjadi tiga kelompok :♦ Flow Direction Symbols ♦
dipakai untuk menggabungkan antara symbol yang satu dengan symbol lainnya
Symbol Off-line Connector ( Simbol untuk keluar/masuk prosedure atau proses dalam lembar/halaman yang lain)
Symbol Connector (Simbol untuk keluar/masuk prosedur atau proses dalam lembar/halaman yang sama)♦ Processing symbols ♦
Menunjukkan jenis operasi pengolahan dalam suatu prosedur
Symbol Process (Simbol yang menunjukkan pengolahan yang dilakukan oleh komputer)
Symbol Manual Operation (Simbol yang menunjukkan pengolahan yang tidak dilakukanoleh komputer)
Symbol Decision (Simbol untuk kondisi yang akan menghasilkan beberapa kemungkinan jawaban/aksi)
Symbol Predefined Process (Simbol untuk mempersiapkan penyimpanan yang akan digunakan sebagai tempat pengolahan di dalam storage)
Symbol Terminal (Simbol untuk permulaan atau akhir dari suatu program)-
Symbol Off-line Storage (Simbol yang menunjukkan bahwa data di dalam symbol ini akan disimpan)-
Symbol Manual Input (Simbol untuk pemasukan data secara manual on-line keyboard)
Symbol Keying Operation (Simbol operasi dengan menggunakan mesin yang mempunyai keyboard)♦ Input-output symbols ♦
menyatakan jenis peralatan yang digunakan sebagai media input atau output.
Symbol input-output (Symbol yang menyatakan proses input dan output tanpa tergantung dengan jenis peralatannya)
Symbol magnetic-tape unit (Symbol yang menyatakan input berasal pita magnetic atau output disimpan ke pita magnetic)-
Symbol punched card (Symbol yang menyatakan input berasal dari kartu atau output ditulis ke kartu)-
Symbol disk and on-line storage (Symbol untuk menyatakan input berasal dari disk atau output disimpan ke disk)
Symbol display (Symbol yang menyatakan peralatan output yang digunakan yaitu layar, plotter, printer, dan sebagainya)
Symbol dokumen (symbol yang menyatakan input berasal dari dokumen dalam bentuk kertas atau output dicetak ke kertas) Pedoman Membuat Flowchart
Bila seorang analis dan programmer akan membuat flowchart, ada beberapa petunjuk yang harus diperhatikan, seperti:- Flowchart digambarkan dari halaman atas ke bawah dan dari kiri kekanan.
- Aktivitas yang digambarkan harus didefinisikan secara hati-hati dan definisi ini harus dapat dimengerti oleh pembacanya.
- Kapan aktivitas dimulai dan berakhir harus ditentukan secara jelas.
- Setiap langkah dari aktivitas harus diuraikan dengan menggunakan deskripsi kata kerja
- Setiap langkah dari aktivitas harus berada pada urutan yang benar.
- Lingkup dan range dari aktifitas yang sedang digambarkan harusditelusuri dengan hati-hati. Percabangan-percabangan yang memotong aktivitas yang sedang digambarkan tidak perlu digambarkan pada flowchart yang sama. Simbol konektor harus digunakan dan percabangannya diletakan pada halaman yang terpisah atau hilangkan seluruhnya bila percabangannya tidak berkaitan dengan sistem.
- Gunakan simbol-simbol flowchart yang standar.
Contoh-contoh Flowchart
Contoh Flowchart Program
Contoh Flowchart Program – Menentukan Bilangan Ganjil/Genap
Penggunaan predefined processes dapat digunakan untuk menyederhanakan flowchart system yang complex
Flowchar Sistem untuk predefined process yang diberi nama Check shipment untuk Flowchart diatas
Demikianlah pengertian flowchart dan contoh simbol dan fungsinya, semoga posting kali ini bermanfaat dan dapat membantu sobat dalam mengerjakan tugas kuliah
sumber : http://zonapanda.blogspot.com/2013/02/pengertian-flowchart-dan-contoh.html
FLOWCHART
Dalam membuat suatu program perlu adanya suatu cara untuk menganalisa suatu kasus yang akan dibuatkan program dengan salah satu bahasa pemrograman. Pada bagian sebelumnya telah dibahas suatu bentuk analisa dengan menggunakan algoritma, ada juga cara lain untuk menganalisa suatu kasus dengan menggunakan Flowchart.
Flowchart adalah sekumpulan gambar – gambar tertentu untuk menyatakan alur dari suatu program yang akan diterjemahkan ke salah satu bahasa pemrograman. Kegunaan flowchart sama seperti halnya algoritma yaitu untuk menuliskan alur program tetapi dalam bentuk gambar atau symbol.
Flowchart dibagi menjadi dua (2) bagian, yaitu :
1. Flowchart yang menggambarkan alur suatu sistem
2. Flowchart yang menggambarkan alur dari suatu program.
1. Flowchart yang menggambarkan alur suatu sistem
2. Flowchart yang menggambarkan alur dari suatu program.
Sistem Flowchart
Adalah bagan yang memperlihatkan urutan prosedur dan proses dari beberapa file di dalam media tertentu, melalui flowchart ini dapat terlihat jenis media penyimpanan yang dipakai dalam pengolahan data. Selain itu juga menggambarkan file yang dipakai sebagai input maupun output.
Contoh :
Adalah bagan yang memperlihatkan urutan prosedur dan proses dari beberapa file di dalam media tertentu, melalui flowchart ini dapat terlihat jenis media penyimpanan yang dipakai dalam pengolahan data. Selain itu juga menggambarkan file yang dipakai sebagai input maupun output.
Contoh :
Dari contoh flowchart di atas terlihat bahwa system flowchart menggambarkan :
• Hubungan antara suatu file dengan file lainnya
• Media yang dipakai untuk setiap file
• Hubungan antara suatu file dengan file lainnya
• Media yang dipakai untuk setiap file
Jadi system flowchart dapat memberikan gambaran umum mengenai system pengolahan data.
Program Flowchart
Adalah bagan yang memperlihatkan urutan dan hubungan proses dalam suatu program.
Program Flowchart
Adalah bagan yang memperlihatkan urutan dan hubungan proses dalam suatu program.
Flowchart merupakan langkah awal pembuatan program. Dengan adanya program flowchart maka urutan proses di program menjadi lebih jelas, jika ada penambahan proses, maka dapat dilakukan lebih mudah.
Contoh :
Dari contoh flowchart di atas terlihat bahwa program flowchart memberikan gambaran secara rinci tentang urutan instrukdi yang disusun oleh pemrograman untuk diterapkan ke computer.
Setelah flowchart selesai disusun selanjutnya diterjemahkan ke bentuk program dengan bahasa pemrograman, seperti, BASIC, PASCAL, dll.
SIMBOL – SIMBOL FLOWCHART
Flowchart dalam menggambarkan alur sistem atau program menggunakan suatu gambar yang mempunyai symbol tertentu seperti dibawah ini :
Simbol Sistem Flowchart
Simbol Program Flowchart
Contoh :
Sistem yang menunjukan proses entry data, dimana tujuan data yang akan disimpan pada stored data
Sistem yang menunjukan proses pembuatan laporan, dimana sumber data dari Direct Access Storage dan hasil proses dicetak ke document
sumber : http://mane3x.wordpress.com/2013/03/29/konsep-dasar-flowchart-dan-perbedaan-tiap-jenis-flowchart/
Bagi para mahasiswa komputer yang pingin tau ataupun ada tugas dari dosen untuk membuat flowchart sederhana, ini ni gw ada contohnya.
Flowchart ini yaitu flowchat untuk mendaftar di perguruan tinggi, tentunya yang sederhana aja flowhartnya, ataupun ada yang mau liat liat lagi tugas yang biasa ada dikampus gw bisa liat di dewipurwasihsofia.blogspot.com (promosi bolehlah)
sumber : http://dewisofia03.wordpress.com/2012/09/05/contoh-flowchart-sederhana/

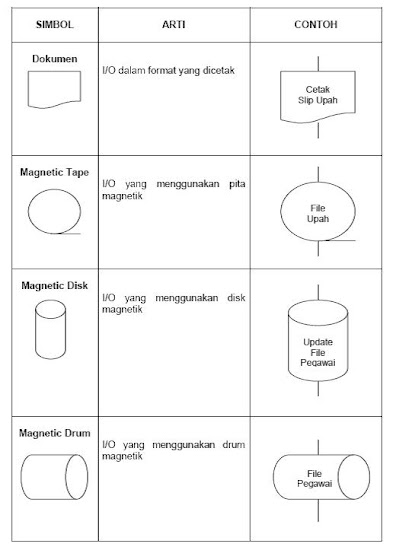

Contoh Simbol-Simbol Flowchart - Simbol-simbol flowchart yang biasanya dipakai adalah simbol-simbol flowchart standar yang dikeluarkan oleh ANSI dan ISO.
sumber : http://infomugi.blogspot.com/2013/02/contoh-simbol-simbol-flowchart.html
Flowchart atau diagram alir merupakan sebuah diagram dengan simbol-simbol grafis yang menyatakan aliran algoritma atau proses yang menampilkan langkah-langkah yang disimbolkan dalam bentuk kotak, beserta urutannya dengan menghubungkan masing masing langkah tersebut menggunakan tanda panah. Diagram ini bisa memberi solusi selangkah demi selangkah untuk penyelesaian masalah yang ada di dalam proses atau algoritma tersebut. [1]
Simbol-Simbol
Gambar berikut adalah simbol flowchart yang umum digunakan.
| Gambar | Simbol untuk | Keterangan |
|---|---|---|
 | Proses / Langkah | Menyatakan kegiatan yang akan ditampilkan dalam diagram alir. |
 | Titik Keputusan | Proses / Langkah dimana perlu adanya keputusan atau adanya kondisi tertentu. Di titik ini selalu ada dua keluaran untuk melanjutkan aliran kondisi yang berbeda. |
 | Masukan / Keluaran Data | Digunakan untuk mewakili data masuk, atau data keluar. |
 | Terminasi | Menunjukkan awal atau akhir sebuah proses. |
 | Garis alir | Menunjukkan arah aliran proses atau algoritma. |
 | Kontrol / Inspeksi | Menunjukkan proses / langkah dimana ada inspeksi atau pengontrolan. |
Jenis-Jenis Diagram Alir
Sterneckert (2003) menyarankan untuk membuat model diagram alir yang berbeda sesuai dengan perspektif pemakai (managers, system analysts and clerks) sehingga dikenal ada 4 jenis diagram alir secara umum: [2]
- Diagram Alir Dokumen, menunjukkan kontrol dari sebuah sistem aliran dokumen.
- Diagram Alir Data, menunjukkan kontrol dari sebuah sistem aliran data.
- Diagram Alir Sistem, menunjukkan kontrol dari sebuah sistem aliran secara fisik.
- Diagram Alir Program, menunjukkan kontrol dari sebuah program dalam sebuah sistem.
sumber : http://id.wikipedia.org/wiki/Diagram_alir
